| HFB-TT型高精度全数字智能函数发生器 |
|
|
★功能独特 国内首家推出★
一、产品概述：

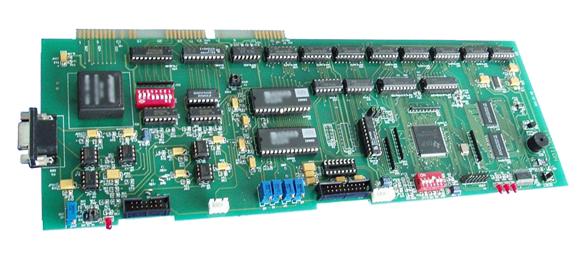

HFB-Ⅱ型高精度全数字智能函数发生器(模板)，采用DSP数字信号处理器机芯和高精度双D/A转换器构成。具有运行速度快，处理精度高的特性。本装置能发出各种规则波、组合波和线性斜波供给控制系统或测量系统作为精确给定信号之用。
本模板体积小巧，可直接安插于工控机或通用微机的ISA槽中。通过附带的软件可在显示器上用鼠标任意点击各虚拟页面上的按键、滚动条、表头等实现对各参数的修改、操作。
本模板工作性能稳定可靠，同时具有控制、测量系统中所需的一些功能，如：自动停机、线性信号无级变速、控制方式切换的参量回馈(送)，外信号输入等。
二、性能特点：
1、运行速度快，处理精度高。本模板具有DSP ( Digital Signal Processing )数字信号处理器机芯，在波形多样化上有独到之处。
2、操作方便，准确度高。全部由工控机用鼠标点击输入数据。
3、体积小巧，模板结构。可直接安插于工控机或通用微机的ISA槽中。
4、控制灵活，输出精度高。采用二通道16位D/A迭加输出。
5、多功能性。本模板可以顶替一般控制系统中的3块模板使用。
6、技术先进，国内独家具有。本模板的组合波功能是国内仅有的，对于需要用不规则波形或任意波形控制的系统特别有用。
7、特别适用于工业控制系统。通过随带的操作软件，可方便地实时显示，动态修改各种控制参数。
8、实际应用效果显著。本模板作为精确、高速的模拟给定信号，已成功应用于电液伺服试验机上，对提高试验系统的精度、速度等关键性能起到很好作用。
三、应用领域：
☆ 特别推荐：HFB-Ⅱ型高精度全数字智能函数发生器适用于电液伺服系统、振动系统、动静态模拟试验设备中。
四、技术参数：
序号 | 名称 | 技术条件 | 1 | 波形 | 正弦波、三角波、方波、锯齿波、(组合波) | 2 | 频率 | 0.01HZ —100.00HZ 连续可调 | 3 | 幅度 | -10.00伏—+10.00伏 连续可调 | 4 | 均电平 | -9.00伏—+9.00伏 连续可调 | 5 | 循环次数 | 1——10000000周 ( 107 ) | 6 | 组合波 | 块组合波循环次数(小循次) | 1-5000周 | 大组合波循环次数(大循次) | 1-32700周 | 块组合波横座标时间 | 0.000秒—10.000秒 | 块组合波纵座标幅度 | -10.00V—10.00V | 7 | 静态速度 | 用于静态拉压试验时高精度斜坡速度给定 | 8 | 定时中断信号输出 | 1ms，可直接跨接到ISA槽的IRQ3端口 | 9 | 外信号输入跨接接口 | 供用户输入外信号，以使用直接外控制信号 | 10 | 操作 | 有专用软件。数据设定、显示、组合波画图均由鼠标器点击和描绘，并有精确座标监视 | 11 | 固定速率 | 8档固定速度和一个无级调速档 | 电压显示 | 设满程为10V ±0.05V/分、±0.1V/分、±0.2V/分、±0.5V/分、±1V/分、±2V/分、±4V/分、±10.00 V/分 | 位移显示 | 设满程为±100mm ±0.5 mm /分、±1 mm /分、±2 mm /分、±5 mm /分、±10 mm /分、±20 mm /分、±40 mm /分、±100 mm /分 | 负荷显示 | 设满程为±100KN±0.5 KN/分、±1 KN/分、±2 KN/分、±5 KN/分、±10 KN/分、±20 KN/分、±40 KN/分、±100 KN/分 | 给定精度 | ±0.01% | 分辨率 | ±0.5mv |
| | 动态波形频率、幅值、均值、循次等操作 和启停界面 | 固定线性速率和无级变速操作界面 | |
|
|
| |
|
|
