一、产品概述：

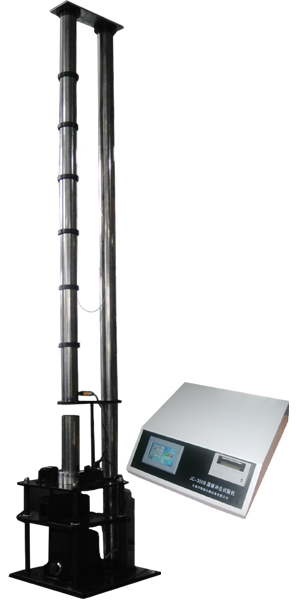

        JC-300B落锤冲击试验机适用于热塑性塑料管材、管件和硬质塑料板材的耐冲击试验。符合GB11548-89，根据用户要求也可符合ISO3127-80。
        该仪器采用先进的微处理器控制，对试验过程能进行数字输入，数字显示，程序控制和数据处理。
        该仪器功能独特，是国内唯一一台仪器完成两台仪器功能的设备。可对热缩性管材、管件和硬质塑料板进行落锤冲击试验。
        该仪器具有两套试样夹紧装置，能提升长度大于2米的落锤提升机构和电磁铁。该机构可将选定质量的锤体和锤头提升到由高度标尺指示的选定冲击高度。按动释放按钮，落锤就以其确定的能量对其垂直下方的由夹持器夹持的样品进冲击。当落锤由样品反弹时，仪器具有光电控制功能的捕捉机构就能及时准确的将落锤捕捉。
        仪器的各项操作和落锤下落的平均高度（h）、高度的增量（Δd）、平均冲击强度（E）、试样破坏（或不破坏）数（α）等项参数均能
        数字输入、数字显示和对数据进行统计处理，并可做产品质量检验。

二、主要技术参数：
        最大冲击能量：300J
        最大冲击高度：2m     标尺误差 ±１％
        落锤组合质量：最大组合质量15KG ± 0.1%
        冲 头 规 格：A    R=10mm
                                    B    R=20mm
                                   C    R= 5mm
                                    BB   R=30mm
        冲击中心与夹具中心偏差不大于2mm
        电动提升机构：      最大提升力20kgf
        牵引电磁铁最大吸力不小于20kgf
        管材V型托板  200×300×25mm3
        板材圆环型夹板：Ф　40±1.0mm
                                        Ф　80±2.0mm
                                        Ф　130±2.5mm
        试样尺寸 直径：20-400mm

三、实验方法：
        本仪器共有三种试验方法：
        ①用六个以上的试样测定试验的大约点高度，以确定落锤质量。对于同规格和类型的试样，无需重复这步过程。（注：一般是在1．2  米范围测定试验的大约起点高度，初测时高度增量最好取大一些，如150mm等）
        ②通过法：在一个固定的高度（由一确定的近似高度）下，连续冲击试样的方法。对于管材或对称管件，沿圆周方向冲击，连续冲击十个试样；对于不对称管件，平放试样一边，冲击另一边，六个试样冲击一边，另外六个试样冲击另一边，所有试样的冲击点都选在垂直直径的顶部，每个试样只允许冲击一次。
        ③梯度法：又称上下法，用于测定冲击强度（能量），在此方法中，破坏试样所需的冲击能量是通过有系统地进行不同高度的落锤试验而获得的。在初始高度下，随机选取试样，试验第一个试样，如果试样破坏，测试第二个试样时，高度降低一个增量，如果第一个试样没有破坏，测试第二个试样时，高度增加一个增量……。
        用此种方法观察前一试验结果，以确定下一个试样的落锤高度。
        试验二十个试样。

四、锤头及夹具选择
1.做板材实验时
